清華新聞網6月1日電 金屬有機骨架（MOF）是一類由金屬節點和有機連接體組成的典型多孔材料。由于其可調的骨架結構（包括孔隙率、連通性、表面和缺陷），這類材料在催化、氣體分離、存儲和藥物輸送方面引起了廣泛關注。因此，深入解析結構與功能之間的關系是一個重要的研究課題。其中，掃描透射電子顯微鏡（STEM）作為最強大的成像工具之一，能夠?qū)w中缺陷、界面、表面和形變等非周期性的局部結構實現精準成像。然而，高能電子束將對這類有機、無機雜化材料造成結構性的破壞，因此，在過去的很長一段時間里，研究人員一直對電子束非常敏感的MOF材料的局部結構缺乏足夠的了解。如何在保持現有分辨率和信噪比的同時減小電子束的影響，是目前電子顯微學中最關鍵的問題之一。

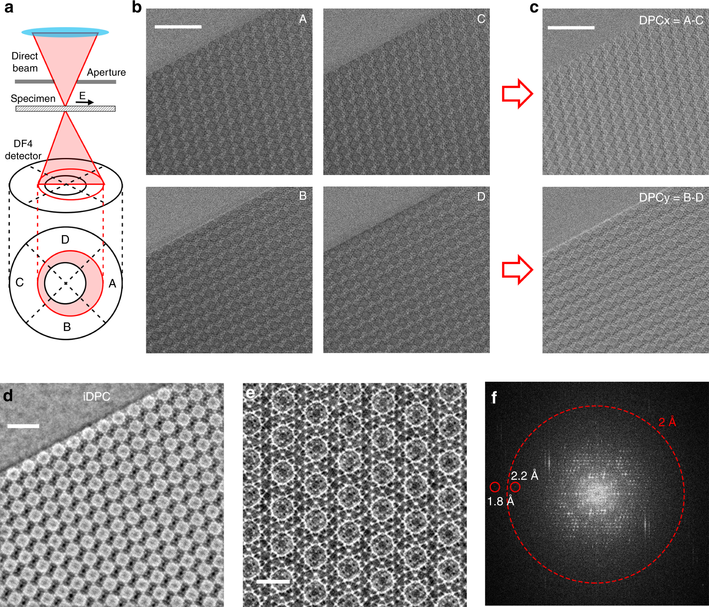

圖1 MIL-101 iDPC STEM圖像以及對應的傅里葉變換
針對這一問題，清華大學化工系魏飛教授課題組借助積分差分相位襯度技術（iDPC-STEM），解決低電子束流下圖像分辨率和信噪比低的問題，并通過控制電子劑量，以非常高的分辨率和信噪比對MIL-101，一種穩定的MOF材料，實現了原子級成像，分辨率可達1.8埃（圖1所示），是目前文獻報道中此材料的最高分辨率。本文作者利用iDPC-STEM成功解析了骨架內兩種尺寸的分子籠結構（尺寸為34埃和29埃）和由Cr-O節點和BDC連接體構成的超四面體結構（圖2所示）。基于這些原子級觀察，揭示了MIL-101晶體兩種不同的{111}表面結構及其穩定性（圖2所示）。同時還觀察了自組裝晶體的表面、界面和缺陷的結構及演化。通過這些局部結構的表征，可以更好地了解MOF中節點和連接體的配位方式，進一步研究MOF的結構-性能關系。相關工作于近期以題為《金屬有機骨架主體和局域結構中節點連接體配位關系的直接成像》（Imaging the node-linker coordination in the bulk and local structures of metal-organic frameworks）發表在《自然通訊》（Nature Communication）上。
圖2 MIL-101原子級分辨率下的孔結構及表面結構
本文中所使用的iDPC-STEM技術是近幾年剛剛興起的一種基于STEM的成像模式。此成像技術具有以下特點。首先，iDPC-STEM是直接電子相位的成像模式，能夠反映樣品的投影電勢信息；第二，iDPC-STEM圖像襯度與原子序數近似呈線性關系，有利于輕元素和重元素同時成像；第三，iDPC-STEM模式電子利用率較高，且在圖像積分過程中可以過濾不可積分的噪音信息，進而能夠在極低電子劑量的條件下，同時保持較高的分辨率和信噪比，得到足夠的結構信息。本研究結果進一步表明iDPC-STEM技術對電子敏感樣品的低劑量成像和輕元素組分成像具有天然的優勢。因此，iDPC-STEM技術在其他由輕元素組分構成的電子敏感材料的表征上具有廣闊的應用前景。如圖3的幾種電子敏感材料，我們可以觀察到UIO-66中的苯環和ZSM-5中直孔道上十元環結構，并首次可以看清SAPO-34的孔結構。這些結果為將來探究這些電子束敏感材料的缺陷、界面、表面等局部非周期性結構信息提供了新的工具。

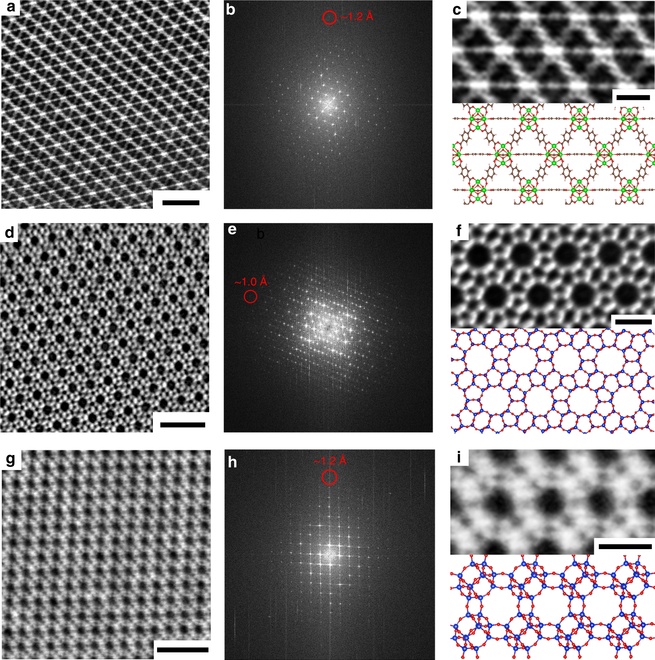

圖3 其他電子束敏感材料的iDPC-STEM圖像
論文第一作者為清華大學化工系2015級博士生申博淵，通訊作者為清華大學化工系陳曉博士和魏飛教授。
論文鏈接：
https://rdcu.be/b4yes
