清華新聞網5月15日電 近日,，清華大學深圳國際研究生院干林、李佳團隊與佛山大學夏冬生博士合作在新型五元環石墨氮的高選擇性構筑上取得重要進展,。研究團隊采用沸石咪唑酯骨架材料（ZIF）作為前驅體,，通過高溫處理高選擇性地合成了一種五元環石墨氮摻雜的碳材料。與常規六元環石墨氮的低催化活性不同,，這種五元環石墨氮在堿性和酸性條件下對燃料電池氧還原反應（ORR）表現出優異的四電子電催化活性,。相關工作為開發低成本的燃料電池催化劑提供了新途徑。
相比于氫燃料電池中目前廣泛使用的貴金屬催化劑,，氮摻雜碳材料（N–C）因其成本低廉和對燃料電池陰極ORR較好的催化活性長期以來受到廣泛關注,。然而，N–C材料的結構表現出高度的復雜性,，往往包含吡啶氮（氮處于石墨六元環邊緣）,、石墨氮（氮處于石墨六元環平面內）、吡咯氮（氮處于石墨邊緣的五元環缺陷）和氧化氮等多種不同的氮摻雜結構,，使得準確評估其催化活性的來源具有很大的挑戰,。人們普遍認為,，吡啶氮具有最好的催化活性、而石墨氮,、吡咯氮的催化活性相對較低,；但也有理論研究表明，氮摻雜于石墨平面內的五元環缺陷時（簡稱五元環石墨氮）可以表現出很高的ORR催化活性,。盡管在實驗上已有合成五元環石墨氮的個別報道,，但其仍然同時存在吡啶/吡咯氮等其他類型的氮摻雜結構，其高選擇性的制備還沒有實現,。如何在原子/分子尺度上揭示其五元環石墨氮結構和ORR催化機制也是一個難點,。
對此,，研究團隊采用ZIF作為前驅體,，在高溫?zé)崽幚硐峦ㄟ^(guò)愈合鋅高溫?fù)]發產生的空位缺陷，實現了五元環石墨氮的高選擇性合成,，其石墨氮的相對比例接近100%,。利用球差矯正掃描透射電子顯微鏡（STEM）積分差分相位襯度成像（iDPC）的高信噪比特性、結合X-射線光電子能譜（XPS）和電子能量損失譜（EELS）分析,，在原子尺度上揭示了其五元環石墨氮結構（圖1）,。結合多種譜學方法進一步揭示了高溫?zé)峤膺^(guò)程中這種五元環石墨氮的微觀形成機制（圖2）：即Zn原子在900–1100?C熱處理時從Zn-N4平面揮發形成空位；Zn空位在更高的溫度下（1300?C）發生愈合,，形成含有五元環石墨氮的球面石墨層,，導致材料發生球形化；繼續提高溫度至1400?C時,，石墨氮的含量則顯著降低,。

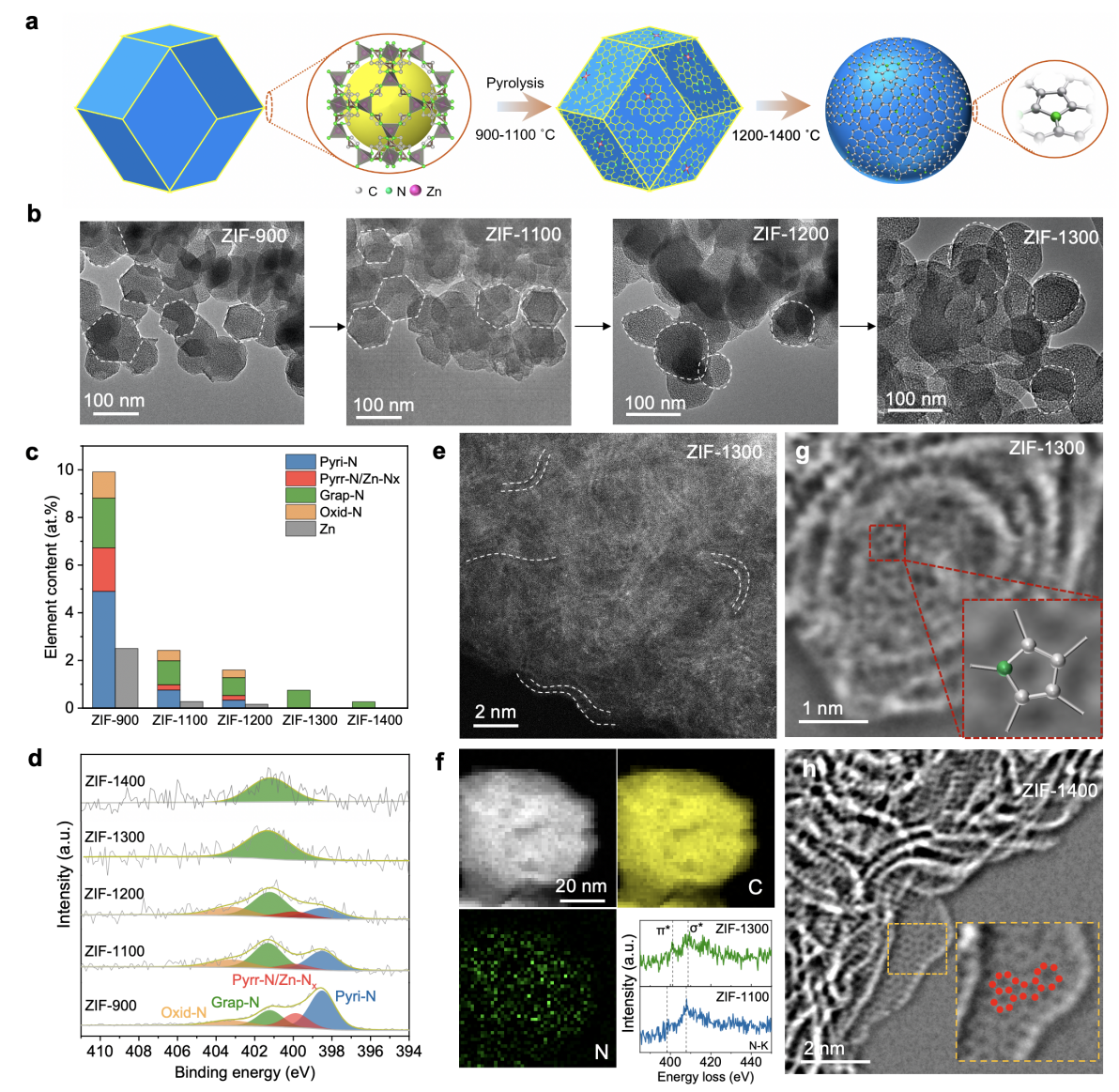

圖1.不同熱處理溫度下鋅沸石咪唑酯骨架材料（ZIF–T）的球差矯正STEM-iDPC成像與氮摻雜類型的XPS/EELS分析
圖2.不同熱處理溫度下鋅沸石咪唑酯骨架材料（ZIF–T）的譜學分析與五元環石墨氮的形成機制示意圖
氧還原催化性能測試表明（圖3），這種高溫處理得到的五元環石墨氮摻雜碳材料（ZIF-1300）在堿性條件下ORR的半波電位達到0.865V,，在酸性條件下為0.710V,，在已報道的N–C催化劑中處于領先水平，同時表現出優異的四電子選擇性,。
圖3.五元環石墨氮催化劑的ORR電催化性能
為了在分子尺度上理解其四電子ORR催化機制,，研究團隊進一步采用原位電化學拉曼光譜（圖4）研究了不同電位下催化劑表面形成的ORR中間體（*O2?、*OOH,、*OH）,。其中*O2?、*OOH為發生兩電子（還原生成H2O2）和四電子（還原生成H2O）途徑的共同中間體,，尤其是*OOH的累積將顯著提高發生兩電子途徑的概率,；而*OH是四電子反應的特征中間體。原位拉曼光譜結果表明,，具有五元環石墨氮的催化劑（ZIF–1300）表面產生ORR中間體的過電位更小,、且*OH中間體與*OOH中間體的強度比更高,，表明其四電子ORR的催化活性和選擇性更好。
圖4.五元環石墨氮催化劑的原位電化學拉曼光譜研究
密度泛函理論（DFT）計算進一步表明（圖5）,，五元環等拓?fù)淙毕菖c*OH中間體的結合能整體偏強,，而傳統的六元環石墨氮?jiǎng)t又與*OH中間體結合偏弱；當石墨氮與五元環缺陷相結合時,，費米能級附近的態密度得到優化,，從而獲得相對較合適的ORR中間體結合能，提高了四電子ORR的催化活性,。

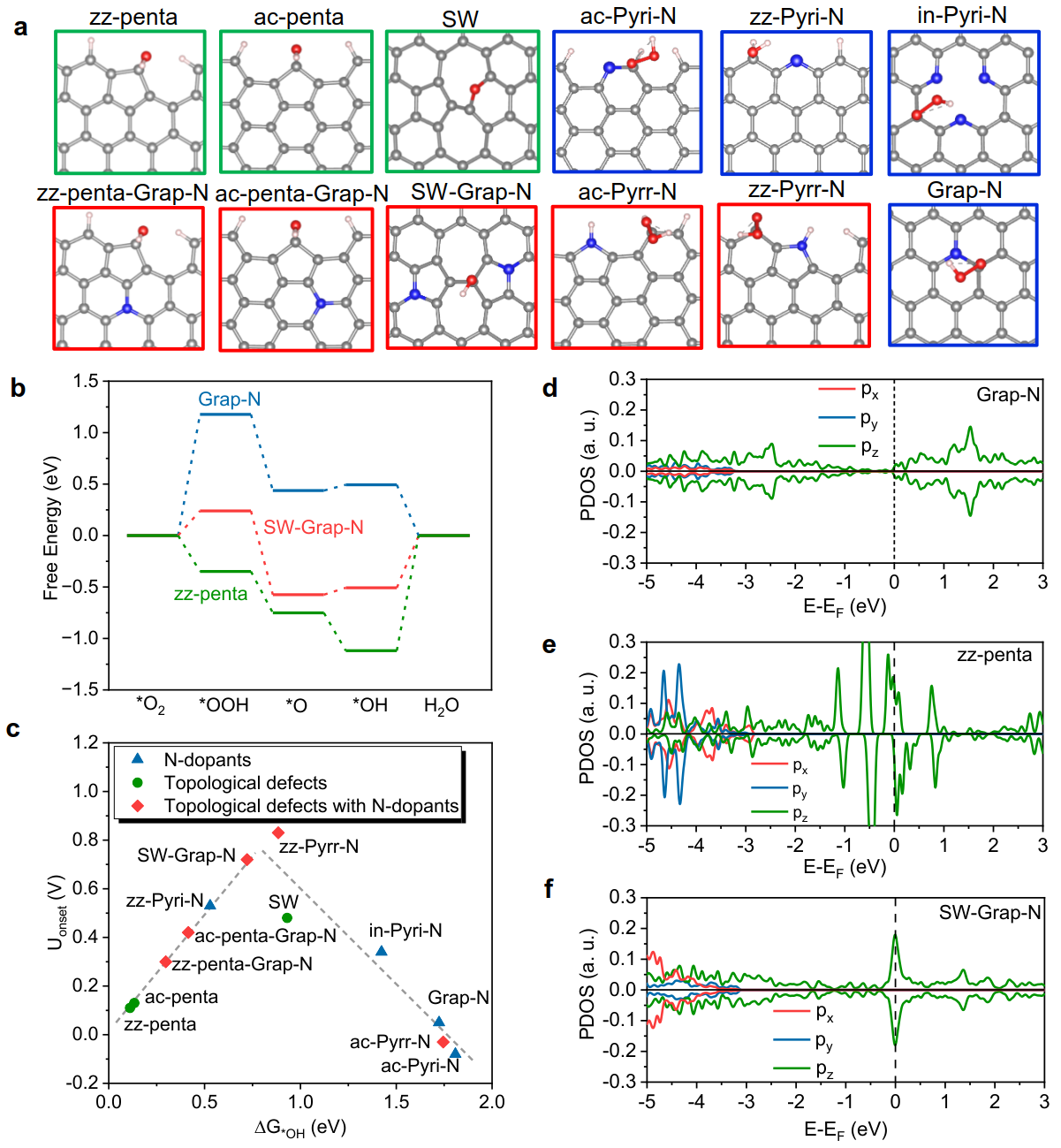

圖5.密度泛函理論（DFT）計算
相關研究成果以“當石墨氮遇見五元環：選擇性構筑與提升四電子氧還原電催化的光譜學證據”（When Graphitic Nitrogen Meets Pentagons: Selective Construction and Spectroscopic Evidence for Improved Four-Electron Oxygen Reduction Electrocatalysis）為題,，于5月2日在線發表于《先進材料》（Advanced Materials）。
清華大學深圳國際研究生院2024級博士生朱緒婭和研究助理邵洋帆為論文共同第一作者,，深圳國際研究生院副教授干林,、李佳，佛山大學材料與能源學院講師夏冬生（深圳國際研究生院博士畢業生）為共同通訊作者,。其他合作者還包括深圳國際研究生院博士畢業生魏印平,、2021級博士生李澤健、博士后劉微,、2023級博士生王楠舒,，深圳國際研究生院副教授吳乾元、教授康飛宇,，以及中國科學院深圳先進技術研究院研究員丁峰,。研究得到國家重點研發計劃、國家自然科學基金面上項目,、深圳市先進層狀材料高值應用重點實驗室以及深圳市科創委基礎研究等項目的支持,。
論文鏈接：
https://doi.org/10.1002/adma.202414976
