清華新聞網5月6日電（通訊員 酈丹陽）反滲透（RO）膜技術主導的海水淡化和污水再生回用對解決水資源短缺問題具有重要意義,。RO膜技術的核心在于能夠分離水和鹽等溶質的半透膜,，聚酰胺薄膜復合膜（TFC）材料分離效率優異，在RO工藝中應用廣泛,，但其表面結構在溶脹條件下的三維納米尺度形態以及其與膜傳質過程的關聯尚未明晰,，這成為進一步理解膜傳質規律、開發新型高性能聚酰胺膜材料的重要瓶頸,。
近日,，清華大學環境學院黃霞教授課題組聯合美國德州理工大學、萊斯大學等團隊創新性地利用冷凍透射電鏡斷層成像（Cryo-ET）三維重構技術,，首次實現了聚酰胺膜材料分離層三維結構的可視化納米尺度表征,，發現了含水溶脹狀態下聚酰胺膜分離層的中空囊泡狀結構，并揭示了這些囊泡結構在膜材料傳質過程中扮演的重要角色,。該工作刷新了人們對于傳統脫鹽膜結構的認知,，并明確了膜層復雜三維結構對膜性能的重要影響,，為下一代高性能水處理膜材料的設計提供了重要的理論支撐,。

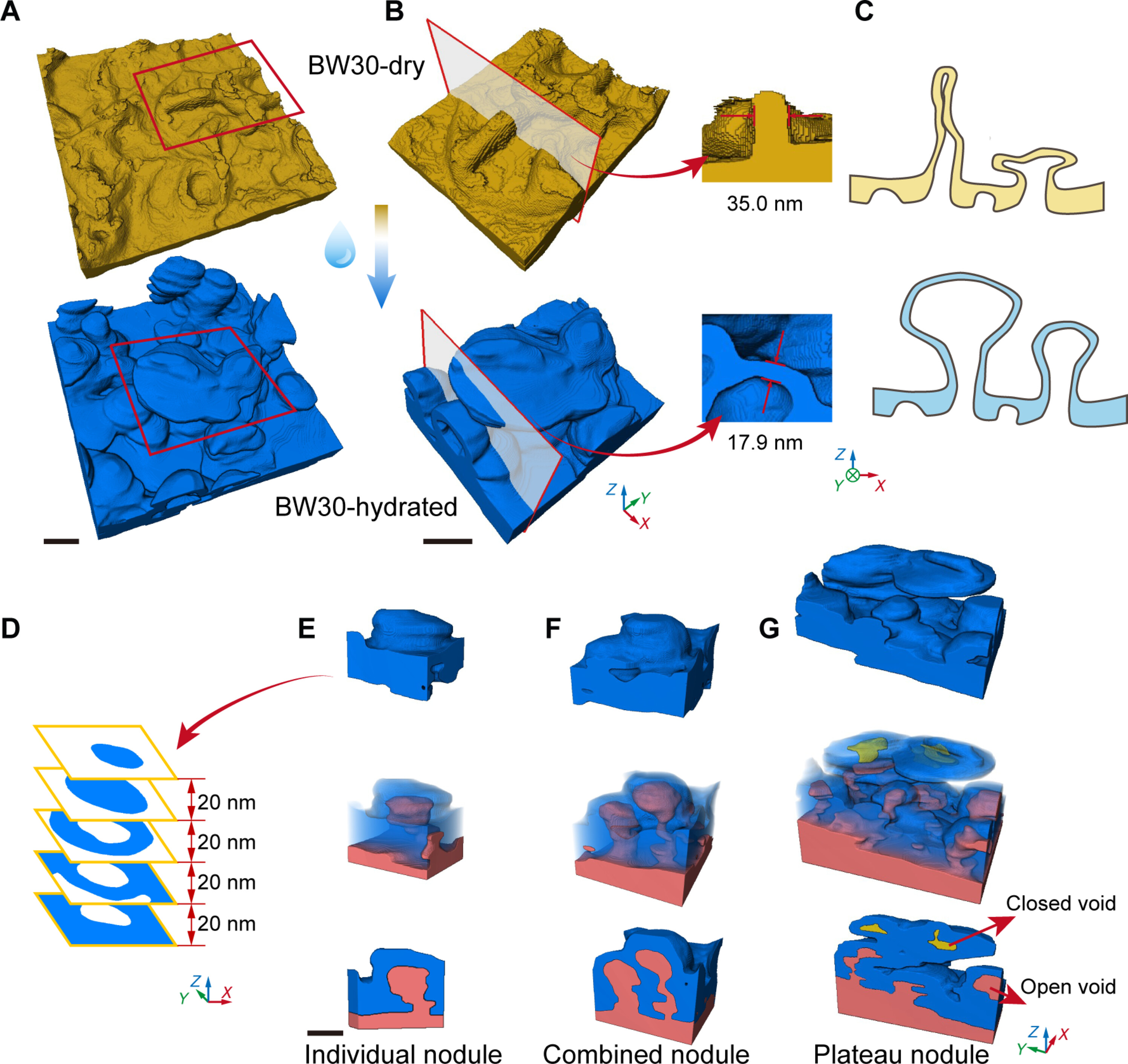

冷凍透射電鏡三維重構結果顯示，聚酰胺膜在吸水溶脹狀態下,，其表面形成大量的中空囊泡狀結構（圖1）,，平均壁厚約為17.2nm（圖中案例為17.9nm）；在干燥條件下,，三維重構的聚酰胺膜形成典型的溝嵴結構,，其中峰嵴的厚度約為33.1nm（圖中案例為35.0nm），約是囊泡壁厚的兩倍,，這表明這些峰嵴結構是囊泡失水皺縮形成的,。這些囊泡結構底部與膜層下方的聚砜基底層結構直接連通，可以被分為獨立囊泡,、簇狀囊泡和平臺囊泡（圖1E-G）,。
圖1.干燥膜三維形貌與溶脹膜三維形貌的差異，以及不同囊泡結構的細節

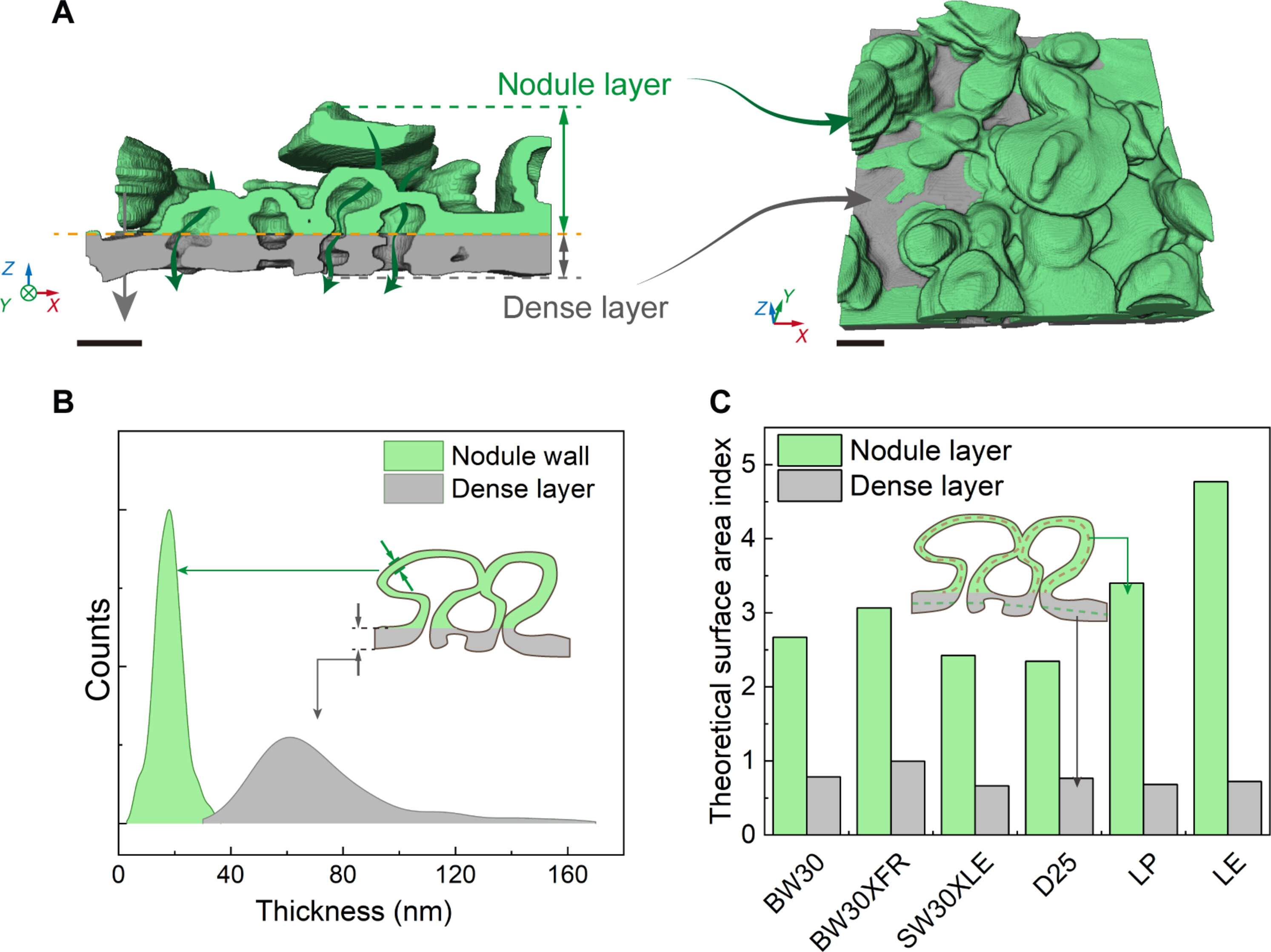

根據聚酰胺層上下的結構特征,，可將其分為囊泡層（Nodule layer）和致密層（Dense layer）兩個部分,，其中囊泡層主要由囊泡結構構成，表面積指數約為3.11,，下方的致密層則由厚度約為75.9nm的致密聚酰胺結構組成,，其表面積指數僅為0.77，這說明囊泡層在傳質過程中可能起到重要的作用（圖2）,。
圖2.溶脹聚酰胺膜分離層的分層情況和囊泡層,、基底層結構特征

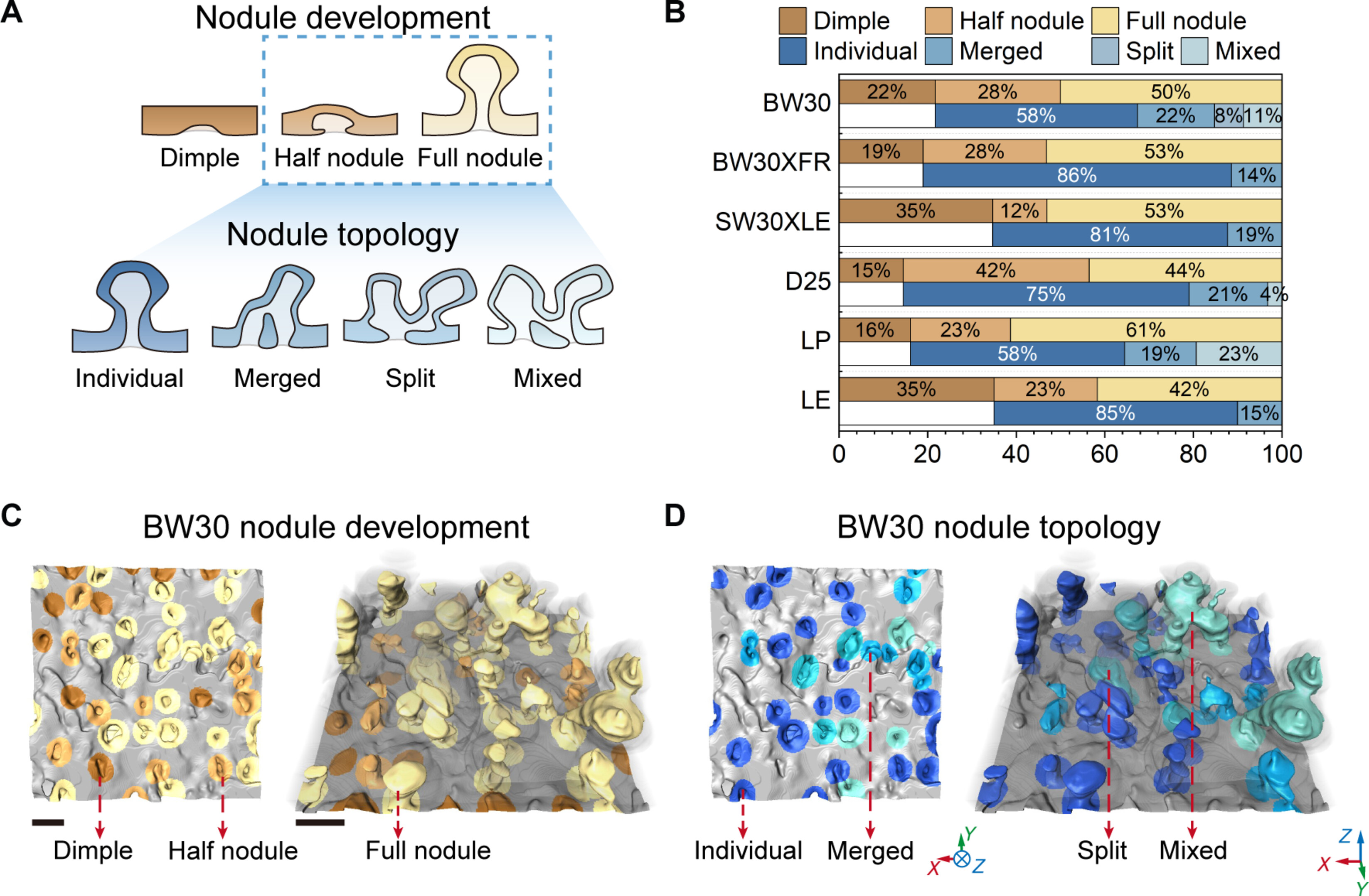

溶脹的聚酰胺膜底部分布著大量氣孔,，其中未發育完整的氣孔成為淺坑（Dimple）結構，而發育更完整的氣孔則成為半囊泡結構（Half nodule）和典型的完整囊泡結構（Full nodule）（圖3A）,。這些發育完整的氣孔形成的囊泡可分為不同拓?fù)浣Y(jié)構,。這種現象表明，囊泡結構的生成可能是由界面聚合時生成的氣體鼓出的微氣泡構成的（圖3）,。
圖3.溶脹RO膜的氣孔發育情況和囊泡拓?fù)浣Y(jié)構

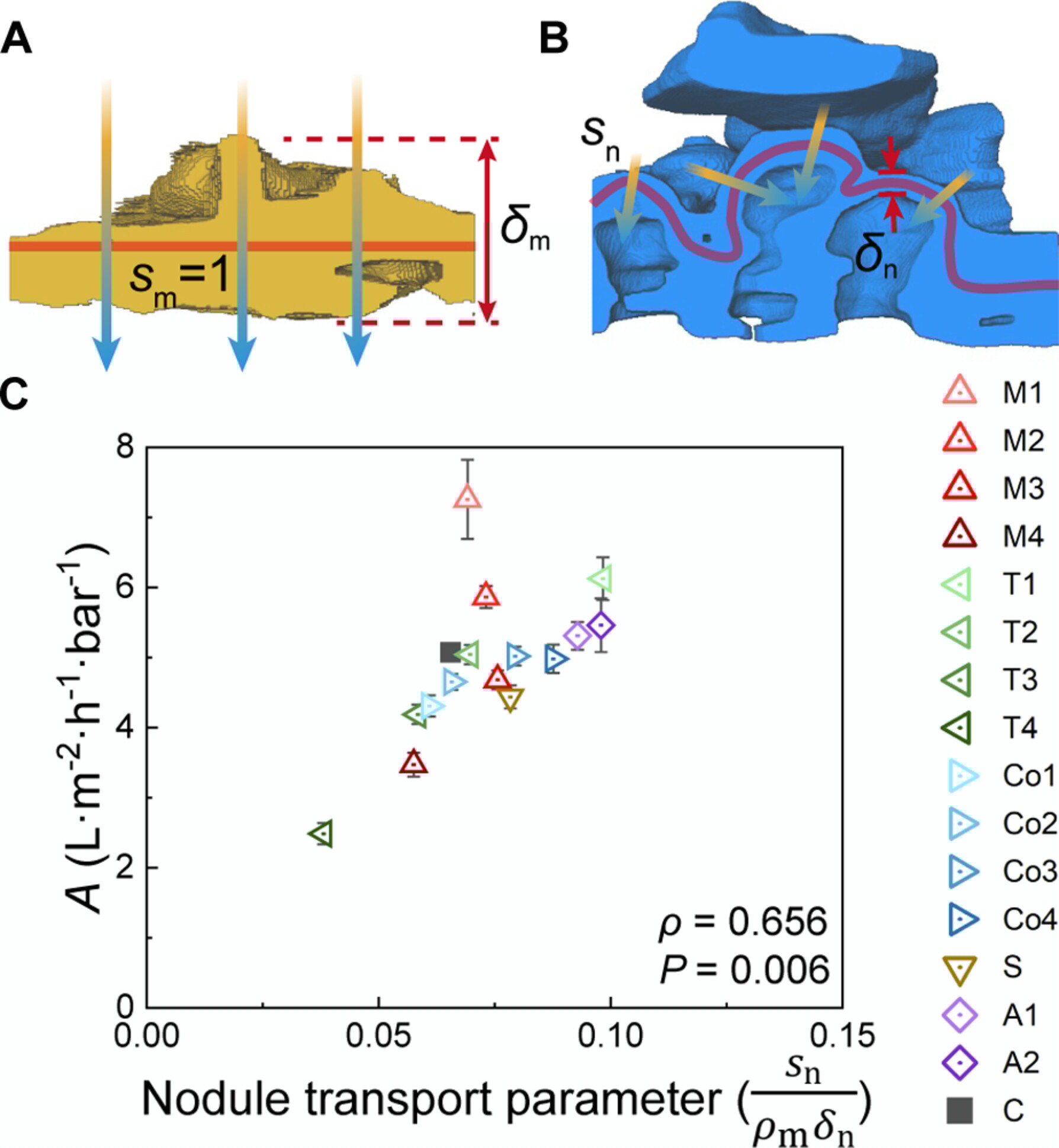

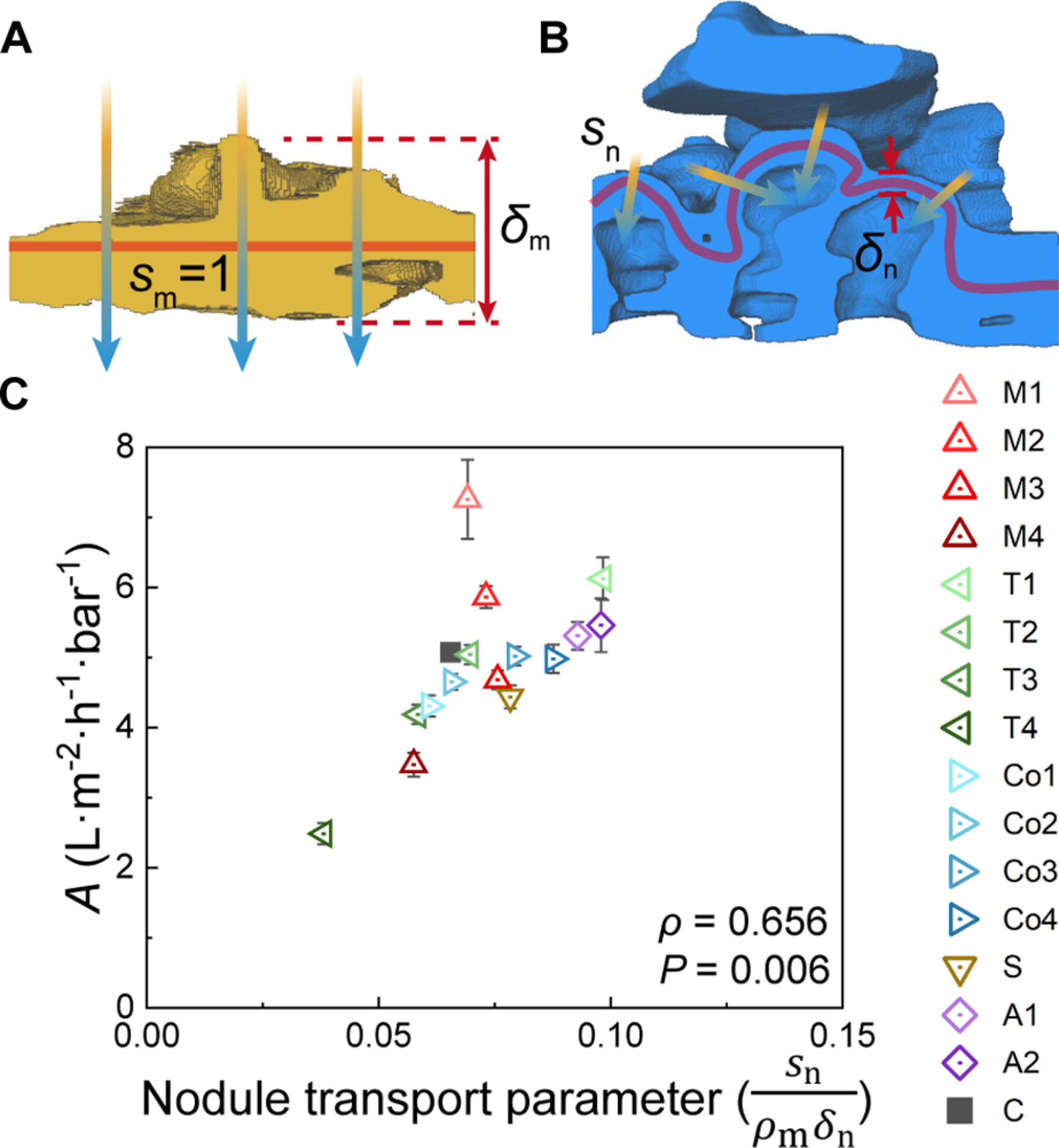

根據該結果,，研究團隊打破傳統地將整個膜層納入阻力生成范圍的全膜傳質模型定式，建立了由囊泡層提供阻力的囊泡傳質模型,，以膜表面積指數,、囊泡壁厚度、膜相對密度作為影響水滲透系數的關鍵結構參數,。通過對16種合成膜的三維重構分析,，研究團隊進行了膜材料的結構-性能關聯性分析。該模型在16種合成膜中取得了較好的相關關系（斯皮爾曼相關系數ρ達到0.656）,，佐證了囊泡傳質模型的正確性（圖4）,。此外，研究團隊還根據16種合成膜結構,，探究了其結構和合成條件之間的相關關系,，為指導膜材料性能的優化提供了理論支撐。
圖4.囊泡傳質模型示意以及16種合成膜材料的囊泡傳質參數與滲透系數的相關性分析
該研究首次在溶脹含水狀態下探究了聚酰胺膜的真實溶脹結構,，觀測到了聚酰胺膜囊泡結構的三維納米尺度形態,，并依據囊泡結構的發現，革新了膜材料的傳質機制模型,，定量證明了基于囊泡結構的關鍵結構參數在跨膜傳質過程中的重要地位,，為未來水處理膜材料的設計與優化提供了理論指導。
相關研究成果以“含水聚酰胺脫鹽膜中的囊泡網絡增強水遷移”（Nodular networks in hydrated polyamide desalination membranes enhance water transport）為題,，于5月2日在線發表于《科學進展》（Science Advances）,。這是黃霞團隊繼2024年在《環境科學與技術工程》（ACS ES&T Engineering）發表三維重構實驗與數據處理工作流程和2025年在《環境科學與技術》（Environmental Science & Technology）系統性總結多種膜領域三維重構技術以后的又一項關鍵性成果。
清華大學環境學院2024屆博士畢業生酈丹陽為論文第一作者,，清華大學環境學院教授黃霞,、美國萊斯大學教授梅納赫姆·埃利梅萊赫（Menachem Elimelech）和德州理工大學助理教授沈悅嘯為論文共同通訊作者。研究得到國家重點研發計劃的資助,。
論文鏈接：
https://doi.org/10.1126/sciadv.adt3324
